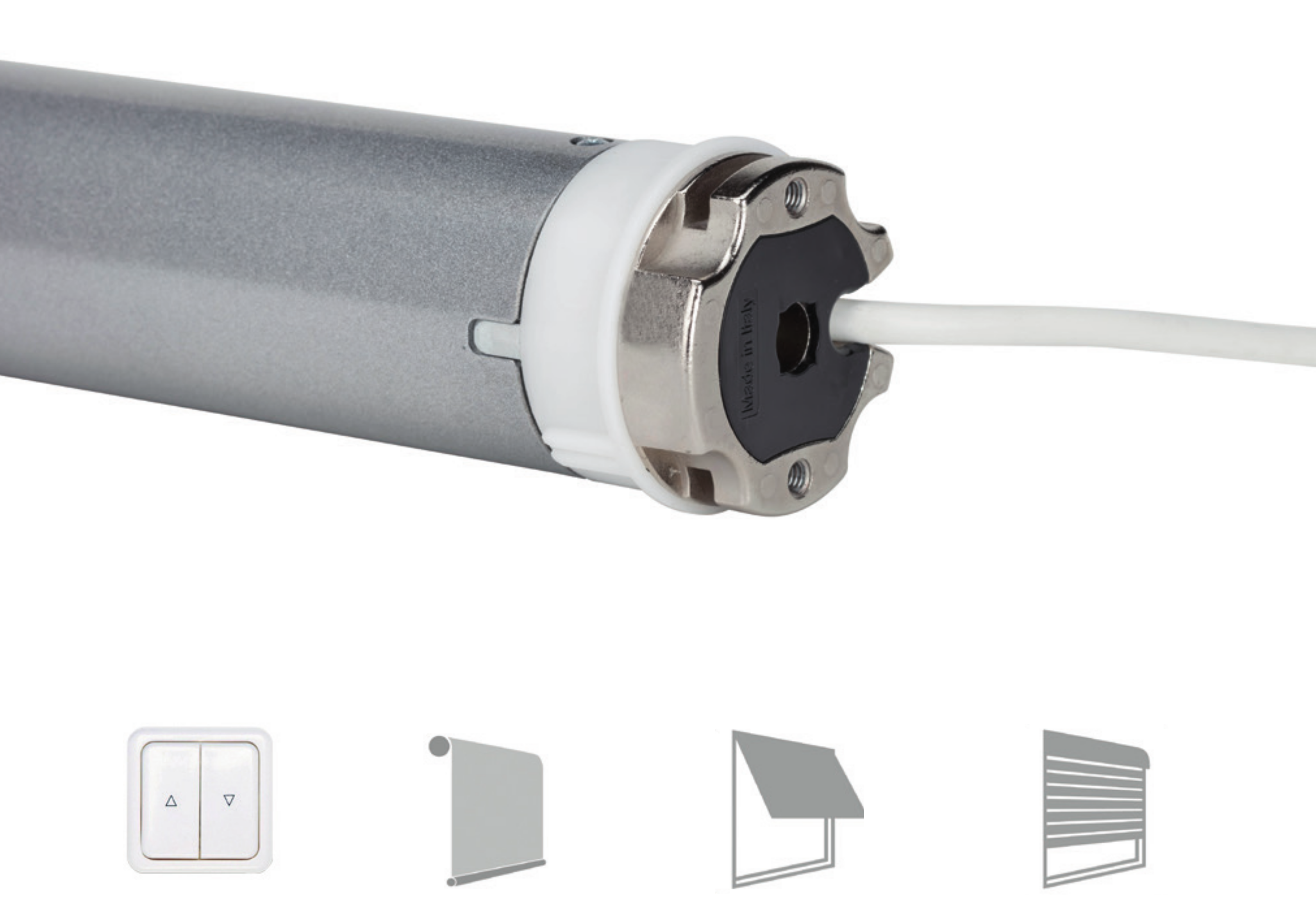

•Ø 58 mm, mit mechanischer Endlageneinstellung
• Einfache und genaue Einstellung der Endlagen
• Für Rollläden, Rolltore und (Kassetten-)Markisen geeignet
• Bis 120 Nm lieferbar
Lieferumfang
Wichtig
Adapter und Mitnehmer sowie Lager wählen Sie bitte entsprechend Ihrer Installation aus und bestellen diese gesondert.
Achtung:
Motor darf nicht parallel geschaltet/angeschlossen werden!
Brauchen Sie Hilfe bei Ihrer Motorenauswahl? Die technischen Daten finden Sie weiter unten und die Modellerklärung hier!
Motor mit mechanischer Endabschaltung für Wellen ab 70 mm Durchmesser. Verfügbar mit einem Drehmoment von 85 Nm mit 17 U/min und verfügbar mit einem Drehmoment von 100 und 120 Nm mit 11U/min.
Motor - ohne Trennrelais - nicht parallel zu schalten. Einfache und zuverlässige Endlageneinstellung einstellbar über Einstellschrauben am Motorkopf.
Endschalterkapazität 25 Umdrehungen. Keine Überlastabschaltung. Ideal geeignet für Rollladen, Rolltore und Markisen.
Die Form des Motorkopfes wurde so geändert, dass er in die am meistverkauften Motorlager passt. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben.

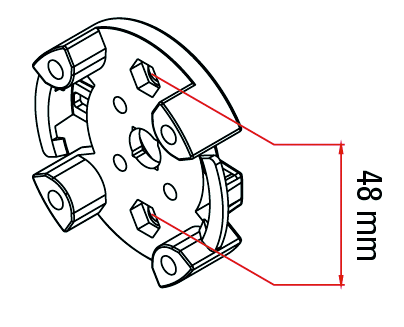

Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet.
Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Wir bieten Ihnen nur verstärkte und deutlich langlebigere Motorlager an, die auch wirklich dem täglichen Krafteinsatz eines Motors gewachsen sind. Klassische Kunststofflager können mit der Zeit in ihrer Struktur nachgeben und abbrechen, während unsere Metalllager eine maximale Lebensdauer garantieren können.
Unsere mechanische Antriebe der Marke FAAC zeichnen sich aus durch eine einfache und genaue Endlageneinstellung mittels Stellschrauben am Motorkopf.
Sie überzeugen durch ihre Laufruhe und Langlebigkeit. In vielen Varianten erhältlich, um alle Anwendungen abzudecken.
• Parallelschalten ohne Trennrelais nicht möglich (Ausnahme Funkmotor TM2 45R);
• Keine Überlastabschaltung
• Geeignet für Rollläden, Markisen, Vertikalmarkisen und Screens.
| Typ | Artikelnr. | Max. Zugkraft | NM | UPM | Volt/HZ | Watt | Ampere | Max. Umdr. | Länge | IP |
| TM2 58 85/17 | 142101 | 125 | 85 | 17 | 230/50 | 375 | 1,7 | 25 | 64,6 | IP44 |
| TM2 58 100/11 | 142102 | 145 | 100 | 11 | 230/50 | 360 | 1,6 | 25 | 64,6 | IP44 |
| TM2 58 120/11 | 142103 | 170 | 120 | 11 | 230/50 | 415 | 1,9 | 25 | 64,6 | IP44 |
Weitere Informationen zum Hersteller und den Motoren finden Sie unter: www.faacbv.de
